電涌保護及電涌額定值
SPD可能經受的浪涌值，涉及很多復雜及相關參
數.包括
- 建筑物內spd安裝位置
- 是安裝在主配電柜還是在電氣設施內次級配電
柜,或在終端負載之前.
- 雷電耦合方式-如，是直接打在建筑物的外部
防雷裝置,還是打在建筑物附近，感應進入建筑
物接線系統.
- 雷電流如何在建筑物內分流 - 如多大比例雷電
流進入接地系統，剩余多大比例雷電流通過配
電系統及等電位連接spd流經遠端大地.
- 電源接地方式 - 中性線的接地方式影響雷電流
在配電系統中的分配.如，在TN-C系統，多點
接地的中性線，能夠提供比TT系統更多的直接
以及低阻抗接地通路.
- 連接至電氣設備的其他導電設施-可以承載部
分直擊雷電流因此減少了通過等電位連接SPD流入電源系統的雷電流.
- 波形-不應僅考慮SPD傳導的峰值浪涌電流,
同時應考慮其波形.也不應對在不同波形下，
僅簡單等效為電流乘以時間的面積（也稱之作
用積分）
在設施內不同的地方，嘗試量化spd會經受的電

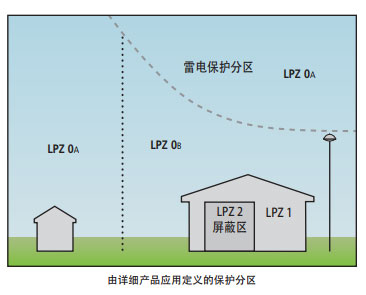

氣環境和危險等級.新的雷電防護IECSM
標準，IEC62305-4雷電防護-第4節建筑物電氣和
電子系統，尋求通過雷電防護分級，顧及spd可
能遭受的最大浪涌幅值，解決上述問題.如，該
標準假設，在雷電防護第1級，建筑物雷電保護
系統可能受到的最大直擊雷峰值為200KA 10/350.
該假定下，發生的概率大致為1％.也就是說，
99％雷擊峰值電流不超過200KA.
標準假定50％的電流流入建筑物的接地系統，
50％通過等電位連接SPD進入3相4線配電系統.同
時假設不存在其他設施導體.從上可以得知，每
相SPD承受最初的200KA雷電流中25KA左右.
上述雷電流分流的簡單假設，在考慮SPD可能承受
的危險等級時非常有用.在上述例子中，考慮200KA
級的雷電流.等電位連接SPD有99％的可能承受不超
過25KA雷電流的危險等級.此外，假定電涌保護器上流過的
電流波形和初始波形相同，為10/350，雖然實際波
形會因建筑物內電纜的阻抗發生變化.
很多標準嘗試以長期現場經驗考慮問題.如IEEE®環
境導則C62.41.1及推薦實施標準 C62.41.2描述雷電放
電的兩種場景和不同暴露等級，及在每一不同情況
下取決于SPD所安裝的位置。在該標準中的第二種
情形，描述了雷電直接打在建筑物上，而第1種情形
則描述了雷電打在建筑物附近，雷電流通過電源線
和信號線路侵入建筑物內。情形1的最高浪涌暴露等
級，在設施的進線處建議安裝10KA 8/20SPD,而情形2
在暴露等級3，建議安裝10KA 10/350波形的產品。
綜上所述，很明顯，選擇合適的SPD額定值決定于
很多復雜及相互關聯的參數.在解決這些復雜問題，
選擇電涌保護器時，最需要考慮的參數是SPD限制電壓的能
力，不是它所能耐受浪涌能量值.
先進技術-瞬態識別技術（TD技術）
為保證基本的性能要求，以及更長使用壽命和真實
環境中的安全性，我們 開發了瞬態識
別技術.
這種技術上的飛躍使得SPD更加“智能”，
能夠識別持續的不正常過電壓和瞬態過電壓及浪涌事
件.不僅有助于在實際應用中確保安全性，同時因?yàn)閷?shí)
現內部過電壓保護的手段，并不需要永久斷開，此技
術延長了產品的壽命.

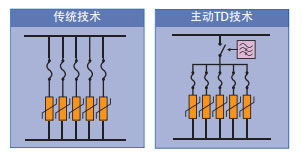

傳統技術
傳統SPD技術采用金屬氧化鋅和或硅雪崩二極管嵌
位或限制瞬態過電壓.然而，在電力設備發生故障
時，此類SPD對50/60HZ系統產生的的持續工頻過電
壓較敏感.當傳統產品試圖嵌位此類工頻峰值過電壓
時，往往會有重大安全風險.該情形會導致SPD快速
發熱，接著損壞并有可能引起火災.

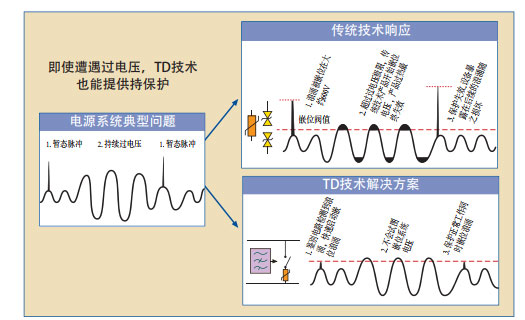

TD技術核心 瞬態識別技術的秘密就是它的主
動頻率識別電路.這種專利產品能識別暫態過電壓
（TOV)和瞬態浪涌電壓,后者伴隨著雷電和感性負載的開關而產生.當探測到瞬態頻率時,TD內專利的
快速開關激活，保護并限制侵入的瞬態浪涌.瞬態識
別電路控制快速開關確保SPD免受工頻50/60HZ暫態
過電壓的影響 .這使得設備即使在發生非正常過電壓
時，也能正常運行并提供安全和可靠的瞬態浪涌保
護.
達到及優于UL®標準
系列 浪涌保護器采用TD技術，
特別設計，達到且超越UL1449第三版中新的安全要
求.為滿足新版標準對非正常過電壓測試要求，許多 SPD制造商在產品內部裝有熔絲或熱脫扣裝置，在有
過電壓時，永久的斷開線路中所有保護.另外，瞬態
識別技術使得SPD能夠經受兩倍于正常運行電壓的暫
態過電壓，并在此之后仍能運行.這使SPD為你的敏
感電子設備提供安全，可靠和持續的保護.特別推薦
在已知有持續過電壓和不能忍受傳統SPD技術失效的
場所，采用基于TD技術的產品.
UL1449測試標準說明在暫時和非正常過電壓下SPD安全性要求，但是沒有明確要求在實際應用中能夠
實現可靠，長壽命保護的電涌保護器的設計.特別需要指出
的是，該標準中要求SPD在超過正常電壓10％時仍
能正常工作，這使得許多SPD制造商設計出在高于
該電壓時，產品永久斷開.大多數知名制造商的產品
設計能承受高于正常25％的過電壓，而基于TD技術的產品則能承受更高電壓.
